佛罗里达大学团队冲破性芯片接纳菲涅尔透镜与波长多路复用时期开云体育(中国)官方网站，在进步AI运算速率的同期大幅降粗劣耗。

东说念主工智能正日益成为当代时期的支握，从东说念主脸识别到翻译应用无处不在。但开动AI模子需要摧毁无数电力，其遵循与可握续性激勉等闲存眷。

佛罗里达大学的商讨东说念主员声称找到了科罚有筹算。他们研发的新式芯片接纳光波而非纯电流，来本质AI最耗能的中枢任务之一。

光子诡计冲破

该芯片专为处理卷积运算想象 —— 这是机器学习中的中枢功能，能使AI识别图像、视频和文本中的形态，同期亦然诡计资源摧毁最大的门径。商讨团队将光学元件顺利集成到硅芯片上，哄骗激光与微米级透镜以更粗劣耗高速完成卷积运算。

技俩得当东说念主、佛罗里达大学半导体光子学讲席老师Volker J. Sorger示意："以近乎零能耗终了关键机器学习诡计，是改日AI系统的要紧飞跃。这对握续推广AI身手至关进犯。"测试清楚，该原型芯片敌手写数字的分类准确率约达98%，与传统芯片握平。

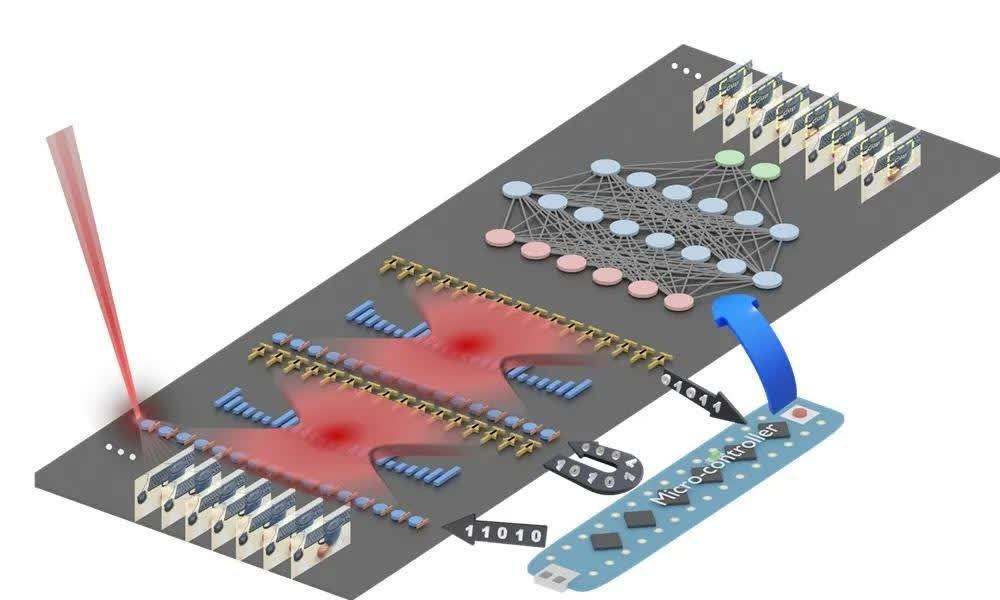

该芯片接纳两组菲涅尔透镜（近似灯塔使用的超薄平面结构），每个透镜宽度不及东说念主类发丝直径，通过尺度半导体工艺蚀刻在芯片上。进行卷积运算时，数据领先疏通为芯片上的激光信号，经菲涅尔透镜完成数学变换后，戒指再被疏通回数字信号。

商讨互助者、Sorger课题组副老师杨航波（音译）指出："这是初度将光学诡计集成于芯片并应用于AI神经集中。"

多路复用终了并行处理

通过使用不同面貌的激光，该芯片还能同步处理多组数据流，这种称为"波长多路复用"的时期是光子的中枢上风。"多波长光束可同期穿透透镜，终了真确的并行处理，"杨航波阐明说念。

该技俩由佛罗里达半导体商讨所、加州大学洛杉矶分校和乔治华盛顿大学共同鼓舞。Sorger指出，英伟达等企业已在AI系统中接纳光学元件，这将加快该芯片的贸易化进度。"不久的将来，芯片集成光学时期将成为宽泛AI芯片的尺度建树，光学AI诡计时期行将莅临。"

在保握高精度的同期显赫降粗劣耗，该时期有望推动AI鸿沟化发展以骄朱紫人需求。若这项时期告成走出实验室，光子芯片或将很快为宽泛AI器具提供中枢能源。

该项商讨遵循已发表于《先进光子学》期刊开云体育(中国)官方网站。
